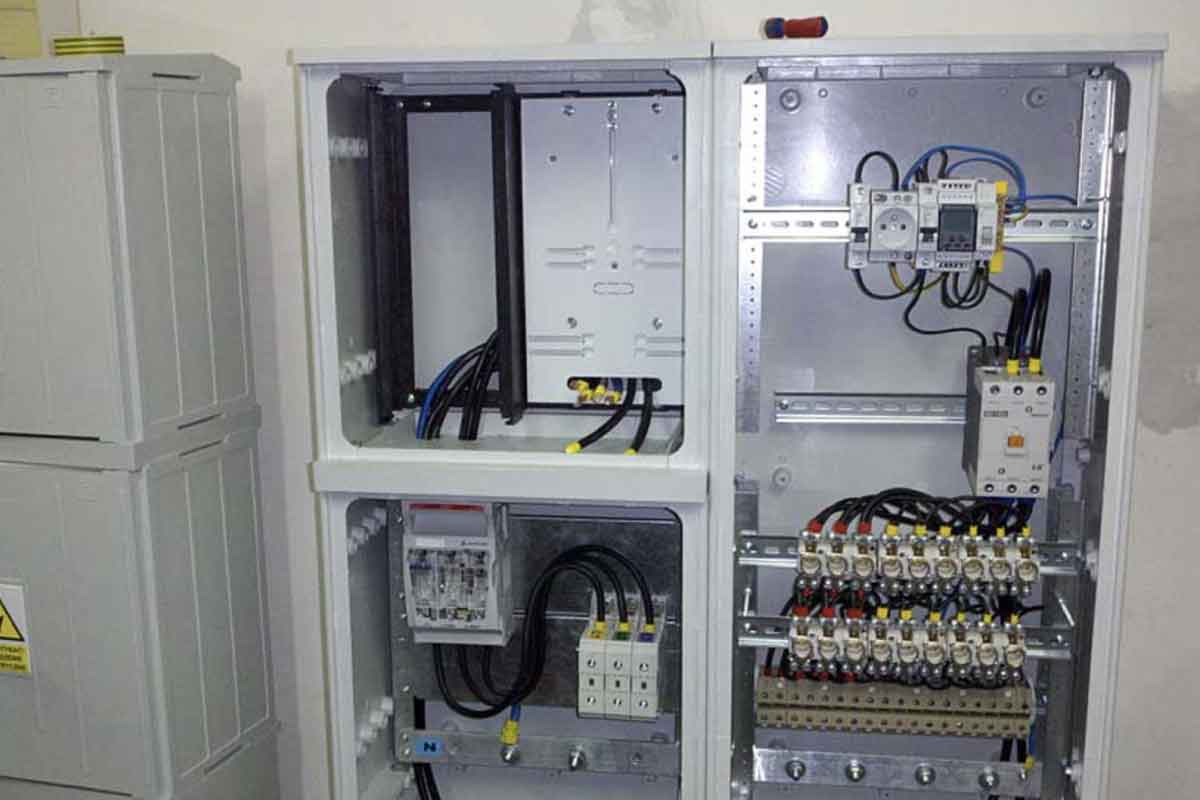

Щиты автоматического ввода резерва (АВР)

Автомат включения резерва (АВР)

Автомат включения резерва (АВР) — автоматическое устройство, осуществляющее автоматический ввод резервных источников питания или включение выключателя, на котором осуществляется деление сети.

АВР разделяют на:

АВР одностороннего действия. В таких схемах присутствует одна рабочая секция питающей сети, и одна резервная. В случае потери питания рабочей секции АВР подключит резервную секцию.
АВР двухстороннего действия. В этой схеме любая из двух линий может быть как рабочей, так и резервной.
АВР с восстановлением. Если на отключенном вводе вновь появляется напряжение, то с выдержкой времени он включается, а секционный выключатель отключается. Если кратковременная параллельная работа двух источников не допустима, то сначала отключается секционный выключатель, а затем включается вводной. Схема вернулась в исходное состояние.
АВР без восстановления.

Требования к работе АВР

АВР должен срабатывать однократно. Это требование обусловлено недопустимостью многократного включения резервных источников в систему с неустранённым коротким замыканием. АВР должен срабатывать всегда, в случае исчезновения напряжения на шинах потребителей, независимо от причины. В случае работы схемы дуговой защиты АВР может быть блокирован, чтобы уменьшить повреждения от короткого замыкания. В некоторых случаях требуется задержка переключения АВР. К примеру, при запуске мощных двигателей на стороне потребителя, схема АВР должна игнорировать просадку напряжения.

Форма заказа

ООО "АВ-СОЮЗ" специализируется на расчете, проектировании, производстве и монтаже электрощитового оборудования мощностью от 1 кВт.
